پهنای مودم 320mm مودم مكانیزم جابجایی Fuji Platform NXT Ⅱ

جزئیات محصول:

محل منبع:	ژاپن
نام تجاری:	FUJI
شماره مدل:	NXT II

پرداخت:

مقدار حداقل تعداد سفارش:	1 واحد
زمان تحویل:	ظرف 2 هفته
شرایط پرداخت:	T/T، وسترن یونیون، MoneyGram
قابلیت ارائه:	3 واحد

مخاطب

توضیحات محصول جزئیات

نام تجاری:	فوجی	نام:	FUJI مقیاس قرار دادن مقیاس NXT II
عرض ماژول:	320 میلی متر	ابعاد ماشین:	L ： 1295mm （M3 II × 4 ، M6 II × 2
فیدرهای فشرده:	پشتیبانی از نوارهای 4 ، 8 ، 12 ، 16 ، 24 ، 32 ، 44 ، 56 ، 72 ، 88 و 104 میلی متر	سینی:	اندازه سینی قابل اجرا: 135 x 322.6 میلی متر
برجسته:	دستگاه مونتاژ SMT , تجهیزات مونتاژ SMT

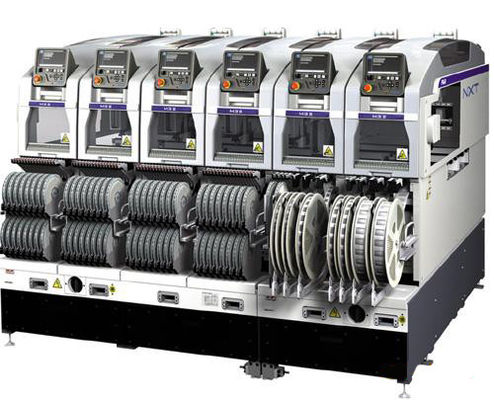

پلت فرم قرار دادن مقیاس پذیر فوجی NXT

1. ویژگی خاص
1.1 بهترین تنظیمات دستگاه را برای مشتریان فراهم کنید: NXTII تنها دستگاه با یک مفهوم مدولار واقعی است. می توان به صورت آزاد ترکیبی از واحدهایی از قبیل سر کار یا واحد تأمین قطعات و نوع مسیر حمل و نقل را نصب کرد تا از این طریق پیکربندی بهینه دستگاه مناسب برای انواع مشتری فراهم شود. شما به سادگی می توانید از ابزار برای انجام کار جایگزینی واحد شامل سر کار قرار دادن استفاده کنید.
1.2 می توان از تولید مسیر دوتایی استفاده کرد: دستگاه آهنگ دوتایی می تواند بطور همزمان تابلوهای مدار ناهمگن تولید کند. علاوه بر این ، به دلیل اینکه صفحه یا صفحه صفحه انتقال صفر است ، بهره وری را افزایش می دهد.
1.3 فقط از مقدار مورد نیاز استفاده کنید بدون اینکه مشکل زیادی ایجاد کنید: NXTII را می توان با یک ماژول یا محل قرارگیری اضافه کرد ، به طوری که با حداقل سرمایه گذاری حداقل تولید لازم باشد.
1.4 برای بازی کردن یک مزیت قاطع مطابق با تغییرات در شکل تولید: مقیاس پذیری NXTII برای چسب های روکش ، قرار دادن PoP ، قرار دادن تراشه لخت و سایر اشکال جدید تولید ، نیازی به وارد کردن تجهیزات ویژه نمی توان با واحد مربوطه جایگزین کرد.

مشخصات فنی

M3 II

M6 II

M6 IISP

اندازه PCB قابل اجرا
(L x W)

48mm × 48mm mm 534mm mm 510mm (نوار نقاله دو برابر) *
48mm × 48mm ～ 534mm × 610mm (نقاله تک)
* نقاله های دوتایی می توانند PCB ها را تا 280 (W) میلی متر کنترل کنند. PCB های بزرگتر از 280 (W) میلی متر باید با تغییر نوار نقاله مضاعف به حالت تولید یک خط تولید شوند.

48mm × 48mm ～ 520mm × 510mm (نوار نقاله دو برابر) *
48mm × 48mm ～ 520mm × 610mm (نقاله تک)

انواع قطعات

حداکثر 20 نوع قطعات (با استفاده از نوار 8 میلی متر محاسبه می شود)

حداکثر 45 نوع قطعات (با استفاده از نوار 8 میلی متر محاسبه می شود)

حداکثر 44 نوع قطعات (با استفاده از نوار 8 میلی متر محاسبه می شود)

زمان بارگذاری PCB

برای نقاله دوتایی: 0 ثانیه (کار مداوم)
برای نقاله منفرد: 2.5 ثانیه (حمل و نقل بین ماژول های M3 III) ،
3.4 ثانیه (حمل و نقل بین ماژول های M6 III)

دقت قرارگیری
(استاندارد علامت معتبر)

V12 / H12HS	: 38 0.038 (0.050 ±) میلی متر (3σ) cpk 1.00
H08M / H04S	: ± 0.040 mm (3σ) cpk 1.00
H08 / H04 / 0F	: ± 0.050 mm (3σ) cpk 1.00 پوند
H02 / H01 / G04	: ± 0.030 mm (3σ) cpk 1.00 ≧
GL	: ± 0.100 میلی متر (3σ) cpk 1.00 پوند

H12HS	38 0.038 میلی متر (3σ)
H02 / H01 / G04	0 0.010 میلی متر (3σ)

بهره وری

V12	: 26000 cph
H12HS	: 22،500 cph
H08	: 10،500 cph
H04S	: 9،500 cph
H04	: 6،500 cph
H02	: 5،500 cph
H01	: 4،200 cph
G04	: 6،800 cph
0F	:حمل نکن
GL	: 16،363 dph (0.22 ثانیه / نقطه)

V12	: 26000 cph
H12HS	: 22،500 cph
H08M	: 13000 سی سی
H08	: 10،500 cph
H04S	: 9،500 cph
H04	: 6،500 cph
H02	: 5،500 cph
H01	: 4،200 cph
G04	: 6،800 cph
0F	: 3000 دور در ساعت
GL	: 16،363 dph (0.22 ثانیه / نقطه)

V12	: حمل نکنید
H12HS	: 18،500 cph
H02	: 4،700 cph
H01	: 3500 دور در ساعت
G04	: 6،200 cph

قطعات پشتیبانی شده

V12 / H12HS	: 0402 ～ 7.5mm × 7.5mm
H08M	: 0603 ～ 45mm × 45mm
H08	: 0402 ～ 12mm × 12mm
H04S / H04	: 1608 ～ 38mm × 38mm
H02 / H01 / 0F	: 1608 ～ 74mm × 74mm (32mm × 180 mm)
G04	: 0402 ～ 15mm × 15mm

	: تا 3.0 میلی متر
	: تا 13 میلی متر
	: تا 6.5 میلی متر
	: تا 6/5 / 9.5 میلی متر
	: حداکثر 25.4 میلی متر
	: تا 6.5 میلی متر

عرض ماژول

320 میلی متر

645 میلی متر

ابعاد ماشین

L: 1295mm (M3 II × 4 ، M6 II × 2) / L: 645 mm (M3 II × 2 ، M6 II)
W: 1900.2mm H: 1474mm (M3 II) / 1476mm (M6 II، M6 IISP)

سیستم تامین قطعات
فیدرهای فشرده	پشتیبانی از نوارهای 4 ، 8 ، 12 ، 16 ، 24 ، 32 ، 44 ، 56 ، 72 ، 88 و 104 میلی متر
فیدر استیک	عرض 4 ≤ قطعه 15 mm mm (6 width عرض چوب 18 میلی متر) ، 15 width عرض قطعه 32 mm (18 width عرض چوب 36 mm mm)
سینی	اندازه سینی قابل اجرا: 135.9 x 322.6 میلی متر (استاندارد JEDEC) (واحد سینی-M) ، 276 x 330 میلی متر (واحد سینی- LT) ، 143 x 330 میلی متر (واحد سینی-LTC)
گزینه ها
فیدر سینی ، PCU II (واحد تغییر پالت) ، MCU (واحد تغییر ماژول) ، پایه پایه مهندسی ، آداپتور FUJI CAMX ، Fujitrax
