محل منبع: | ژاپن |
نام تجاری: | FUJI |
شماره مدل: | XPF |
مقدار حداقل تعداد سفارش: | 1 واحد |
---|---|
زمان تحویل: | ظرف 2 هفته |
شرایط پرداخت: | T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 3 واحد |
نام تجاری: | فوجی | نام: | نصب کننده چند منظوره با سرعت بالا |
---|---|---|---|
تعداد نازل: | 12 عدد | قطعات پشتیبانی شده: | 0402 (1005) |
فیدرهای هوشمند: | پشتیبانی از نوارهای 4، 8، 12، 16، 24، 32، 44، 56، 72، 88 و 104 میلی متر عرض | وزن: | 1860 کیلوگرم |
برجسته: | دستگاه مونتاژ SMT,تجهیزات مونتاژ SMT,دستگاه مونتاژ چند منظوره SMT |

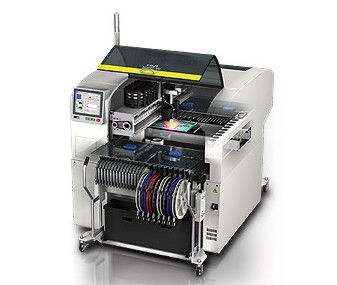

دستگاه چند منظوره با سرعت بالا XPF-L / W FUJI ماشین اصلی
1.1 قرار دادن سر (خودکار ابزار) به طور خودکار در حین تولید رد و بدل می شود: XPF اولین ماشین جهان است که دارای تبادل سر دایره ای می باشد. دستگاه می تواند بین سرعتی که قرار دادن سر و سر چند منظوره در طول تولید به طور خودکار اطمینان حاصل شود که موثر ترین سر برای کار فعلی مورد استفاده قرار می گیرد. این شامل توانایی تغییر در سر چسب است، به این معنی که برنامه چسب و قرار دادن بخشی را می توان در همان دستگاه انجام داد.
1.2 بدون نیاز به تصمیم گیری در میان ماشین حساب با سرعت بالا و یا چند منظوره: از آنجا که مبادله پویا به صورت پویا و اتوماتیک است، XPF یک راه حل بدون محدودیت است و نیازهای با سرعت بالا و چند منظوره را در همان زمان پوشش می دهد. هر چه نوع پانل، XPF، توازن مطلوب تولید را به دست می دهد و اطمینان می دهد که شما همیشه از تجهیزات خود استفاده می کنید.
1.3 پشتیبانی از پانل های تا 686x508 میلیمتر با XPF-W: مدل XPF-W برای دسته های پانل های بزرگ و سنگین با ابعاد تا 688x508 (27x20 اینچ) میلیمتر و وزن آن تا 6 کیلوگرم.
مشخصات ماشین | خودکار ابزار Revolver | تنها نازل | ابزار خودکار M4 | چسب خودکار ابزار | |
تعداد نازل ها | 12 | 1 | 4 | تعداد سرنگهای بارگذاری شده: 1 سرنگ در هر ایستگاه چسب | |
تعداد ابزار خودکار در ایستگاه خودکار ابزار برگزار شد | 2 (XPF-L) / 3 (XPF-W) | 6 (XPF-L) / 8 (XPF-W) (ابزار سنجش ارتفاع اندازه یک سینی هنگام استفاده از سینی برگزار می شود) | 1 | تعداد اسلات های فیدر اشغال شده: 8 (MFU-40) (وضعیت بارگذاری ثابت - بالا به 4 چسب خودکار ابزار می تواند لود شود) | |
قطعات پشتیبانی شده | 0402 (01005) تا 20 × 20 میلیمتر حداکثر ارتفاع: 3.0 میلیمتر | 1005 (0402) به 45 × 150 (68 × 68) میلیمتر حداکثر ارتفاع: 25.4 میلی متر | 4 نوع نازل: 3 × 3 تا 14 × 14 میلیمتر 2 نوع نازل: 14 × 14 تا 22 × 26 میلیمتر حداکثر ارتفاع: 6.5 میلیمتر | در حال بارگیری سمت: سمت 1 (MFU-40 یا دستگاه ثابت) | |
دستگاه تاکتیک | XPF-L | 0.144 ثانیه / جزء 25،000 cph | 0.400 ثانیه جزء 9000 cph | 4 نوع نازل: 0.343 ثانیه / گلوله 10،500 کیلومتر بر ساعت 2 نوع نازل: 0.456 ثانیه / شات 7،900 cph | فاصله تاکتیک: 0.2 ثانیه / شات |
XPF-W | 0.145 ثانیه / جزء 24،800 cph | 0.418 ثانیه جزء 8،600 cph | 4 نوع نازل؛ 0.351 ثانیه شات 10،250 cph 2 نوع نازل؛ 0.462 ثانیه / گلوله 7،800 کیلومتر بر ساعت | ||
قرار دادن دقت | قطعات کوچک تراشه | +/- 0.050 mm cpk≥1.00 +/- 0.066 mm cpk≥1.33 | +/- 0.040 mm cpk≥1.00 +/- 0.053 mm cpk≥1.33 | - | دقت موقعیت: +/- 0.1 mm cpk≥1.00 |
قطعات QFP | +/- 0.040 mm cpk≥1.00 +/- 0.053 mm cpk≥1.33 | +/- 0.030 میلیمتر cpk≥1.00 +/- 0.040 میلی متر cpk≥1.33 | +/- 0.040 mm cpk≥1.00 +/- 0.053 mm cpk≥1.33 | ||
اندازه PCB (LXW) | تا 457 x 356 میلی متر ضخامت 0.4 (0.3) تا 5.0 میلی متر (XPF-L) / 686 x 508 میلی متر ضخامت 0.4 تا 6.5 میلی متر (XPF-W) Min 50 x 50 mm | ||||
زمان بارگذاری PCB | 1.8 ثانیه (XPF-L) / 3.5 ثانیه (XPF-W) | ||||
دستگاه ابعاد | XPF-L | L: 1500 میلی متر، W: 1،607.5 میلی متر، H: 1.419.5 میلی متر (ارتفاع انتقال: 900 میلی متر H: برج سیگنال را حذف می کند) | |||
XPF-W | L: 1500 mm، W: 1776.5mm، H: 1.422.5mm (ارتفاع انتقال: 900mm H: برج سیگنال را حذف می کند) | ||||
وزن ماشین | بدنه ماشین XPF-L: 1500 کیلوگرم / XPF-W: 1،860 کیلوگرم MFU-40: تقریبا 240 کیلوگرم (با فیدرهای W8 لود شده) BTU-AII: تقریبا 120 کیلوگرم، BTU-B: تقریبا. 15 کیلوگرم، MTU-AII: تقریبا. 615 کیلوگرم (با سینی / فیدر لود شده) |
بسته بندی قطعات |
قطعات نوار (JIS استاندارد، JEITA)، قطعات چوب، قطعات سینی |
گزینه ها |
فیدر اسکریپت، دوربین فیدوسی گسترده، واحد شارژ غوطه وری، پایه رول تنظیم (در داخل دستگاه اصلی)، آزمایش کپی لنگر سرب، نازل سفارشی و چاکراهای مکانیکی، Fujitrax |
