دستگاه جدا کننده PCBA دستگاه برش PCB SMT دستگاه برش PCB دستی روتر PCB دسکتاپ

انقلاب در فرآیند برش PCB شما
در دنیای سریع تولید الکترونیک، دقت و کارایی در پردازش PCB (بورد مدار چاپی) قابل مذاکره نیست.دستگاه جدا کردن صفحه PCB ما به عنوان یک راه حل پیشرفته ظاهر می شودکه به دقت طراحی شده تا نیازهای صنایع مدرن مونتاژ الکترونیک را برآورده کند و از آن فراتر رود.یا سایر بخش های مرتبط با تکنولوژی الکترونیک، اين ماشين کليد شما براي باز کردن قطع بي نقص و با کيفيت بي سي بي است

راه حل های جامع برای مونتاژ الکترونیک
ما طیف گسترده ای از راه حل های دمنلینگ را برای صنعت مونتاژ الکترونیک ارائه می دهیم. ماشین ما تمام دامنه های کاربرد را در زمینه الکترونیک و ماشین آلات دقیق پوشش می دهد.این قادر به رسیدگی به انواع مختلف PCB استاز جمله:

- سبسترات آلومینیومی: تضمین برش دقیق بدون آسیب رساندن به ساختار سبست.
- تخته های فیبرگلاس: ارائه برش های تمیز که یکپارچگی مواد فیبرگلاس را حفظ می کنند.
- PCB: به ویژه طراحی شده برای رسیدگی به پیچیدگی PCB (جمع آوری PCB) با اجزای مختلف، کاهش خطر آسیب بخشی در طول فرآیند برش.
- FR - 4 بوردها: یک ماده PCB رایج، و ماشین ما آن را با دقت بالا پردازش می کند، اطمینان از لبه های صاف و بدون بر.

تکنولوژی بی نظیر جدا کردن پنل

برش - فرآیند از بین بردن صفحه کنار

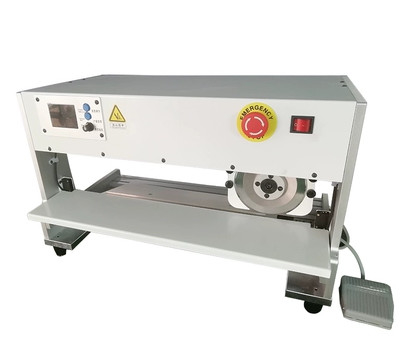

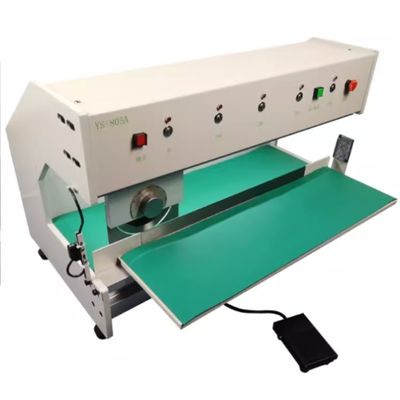

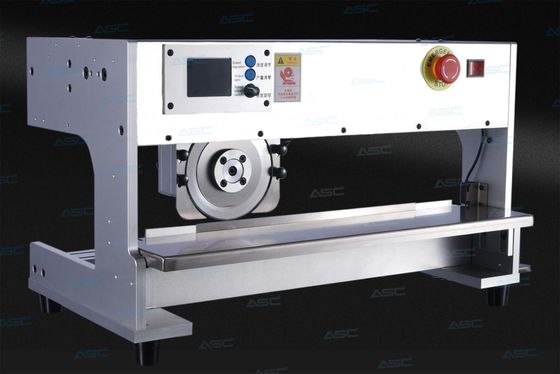

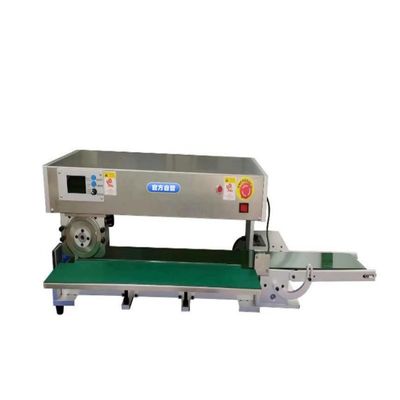

دستگاه ما یک روش منحصر به فرد ′′ چاقوی دایره ای بالا و چاقوی مستقیم پایین ′′ را برای دپنمینگ اتخاذ می کند. هنگامی که در حال کار است، PCB را بر روی چاقوی مستقیم پایین قرار دهید، روی سوئیچ فشار دهید،و چاقوی دایره ای بالا به طور افقی به نقطه برش پیش تنظیم حرکت خواهد کرد، برش دقیق PCB. این فرآیند مزایای قابل توجهی دارد:

- به حداقل رساندن استرس - آسیب های مرتبط: روش های سنتی شکستن PCB ها پس از جوشاندن اغلب به دلیل استرس به مدارها آسیب می رسانند یا اجزای الکترونیکی را از بین می برند.ماشين ما از روش برش " چاقو حرکت " استفاده ميکنه، که می تواند به طور کامل استرس را کاهش دهد، از ترک شدن مفصل جوش و شکستن قطعات جلوگیری کند و به طور قابل توجهی کارایی تولید و کیفیت محصول را بهبود بخشد.
- کیفیت برش برتر: فرآیند برش بدون شکستگی سیم است، با شکاف های صاف و بدون بور. این تضمین می کند که PCB بعد از برش سالم و کاربردی باقی می ماند.کاهش نیاز به فرآوری و کار مجدد.

توسعه مستقل و کنترل هوشمند

- تحقیق و توسعه کاملا مستقل: این ماشین کاملا مستقل است و از یک برنامه میکرو کامپیوتری برای کنترل استفاده می کند.با ثبات قویاین می تواند تخته های تک نوار را در طول 0 تا 360 میلی متر در یک بار برش دهد و نیازهای مقیاس های مختلف تولید را از نمونه سازی دسته کوچک تا تولید انبوه در مقیاس بزرگ برآورده کند.
- سرعت برش قابل تنظیم: سرعت برش تخته را می توان به دو سطح تنظیم کرد: 500mm / s و 300mm / s. سرعت چاقو سریعتر می تواند کیفیت محصول را بهبود بخشد، اطمینان حاصل شود که هیچ burrs یا毛刺،در حالی که سرعت قابل تنظیم همچنین اجازه می دهد تا انعطاف پذیری در رسیدگی به مواد مختلف PCB و ضخامت.

پارامترهای برش انعطاف پذیر و قابل تنظیم

- ضرب و تنظیم چرخ چاقو: ضرب چرخ چاقو از 0 تا 360 میلی متر است (طول ابزار می تواند سفارشی شود).ارتفاع بالا و پایین چرخ چاقو می تواند از 0 - 2mm تنظیم شود، که برای ضخامت های مختلف صفحه PCB مناسب است و مشکل عمق دریچه های مختلف V - CUT را در PCB ها حل می کند. علاوه بر این، ارتفاع میز کار را می توان از 0 - 50mm تنظیم کرد.فراهم کردن محیط کار راحت و ارگونومیک برای اپراتورها.
- توقف های برش قابل تنظیم: ضربه حرکت چاقو را می توان با توجه به طول تخته به نقاط شروع و توقف تنظیم کرد و نقاط توقف را می توان به صورت دستی تنظیم کرد.اجازه می دهد تا کنترل دقیق بر روی فرآیند برش برای اندازه ها و اشکال مختلف PCB.

مشخصات فنی

- ابعاد میزبان: 610mm * 360mm * 375mm، یک طراحی جمع و جور که می تواند در طرح های مختلف کارگاه تولید بدون اشغال فضای بیش از حد قرار گیرد.
- ضخامت جداسازی: قادر به رسیدگی به PCB ها با ضخامت از 0.2 تا 3.0 میلی متر است، که آن را برای طیف گسترده ای از محصولات PCB در کاربردهای الکترونیکی مختلف مناسب می کند.
- سرعت تغذیه تخته: 300 - 500mm / ثانیه، اطمینان از تولید کارآمد و کاهش زمان تولید کلی.
- مواد ابزار: ابزار از فولاد سرعت بالا SKD61 ساخته شده است که به خاطر سختی، مقاومت در برابر لباس و عمر طولانی شناخته شده است.اطمینان از اینکه ماشین می تواند برش با کیفیت بالا را در طول تعداد زیادی از چرخه های تولید حفظ کند.
- دمای کار: 10 - 35 °C، اجازه می دهد تا برای کار پایدار در یک محیط تولید صنعتی معمولی.
- دمای ذخیره سازی: - 20 - 50 °C، فراهم کردن انعطاف پذیری در شرایط ذخیره سازی و حمل و نقل.
- منبع برق: 220V/110V، 50HZ/60HZ، 60W، یک دستگاه نسبتا کم مصرف که می تواند در محیط های مختلف منبع برق منطقه ای کار کند.
- وزن ماشین: 30 کیلوگرم، که باعث می شود آسان برای حرکت و تغییر موقعیت در داخل تاسیسات تولید در صورت نیاز.

طراحی ایمنی و ثبات

جنبه های طراحی ایمنی

- حفاظت از تیغه: چاقوی دایره ای با چاقوی محافظ در هر دو طرف مجهز است، که مانع از برش عامل در طول فرآیند تغذیه می شود و محیط کار ایمن را تضمین می کند.
- سوئیچ حالت و سیستم هشدار: سوئیچ حالت یک سوئیچ پیاده است که می تواند به حالت قدم زدن مداوم یا حرکت نقطه ای تنظیم شود.اگر ماشین در طول کار به ضرب و شتم تنظیم شده نرسدقبل از ادامه کار، هشدار باید لغو شود، جلوگیری از خطاهای احتمالی و اطمینان از ایمنی فرآیند برش.

عملکرد ثبات

- لوازم جانبی تیغه با کیفیت بالا: لوازم جانبی تیغه از چاقوهای دایره ای فولادی با سرعت بالا SKD61 استفاده می کنند و چاقوهای دایره ای CBA که مقاوم به لباس و با دوام هستند، پذیرفته می شوند.این تضمین می کند که ماشین می تواند عملکرد برش پایدار را در طول یک دوره طولانی حفظ کند، کاهش میزان هزینه های تعویض و نگهداری ابزار.

نتیجه گیری

KINGFEI SMT PCB Depaneling Machine فقط یک قطعه تجهیزات نیست؛ این یک سرمایه گذاری استراتژیک برای کسب و کار تولید الکترونیک شما است.,پارامترهای انعطاف پذیر، و تأکید بر ایمنی و ثبات، می تواند به طور قابل توجهی کارایی تولید شما را افزایش دهد، کیفیت محصول را بهبود بخشد و هزینه های تولید را کاهش دهد.اگر شما یک تولید کننده کوچک الکترونیک یا یک شرکت بزرگ هستید، این ماشین برای برآورده کردن نیازهای PCB طراحی شده است. KINGFEI را انتخاب کنید و فرآیند تولید PCB خود را به سطح بعدی ببرید.امروز با ما تماس بگیرید تا اطلاعات بیشتری در مورد چگونگی این ماشین می تواند خط تولید خود را تغییر دهید!
