پهنای باند سرعت نصب ماشین جاده Fuji Platform NXT Ⅲ

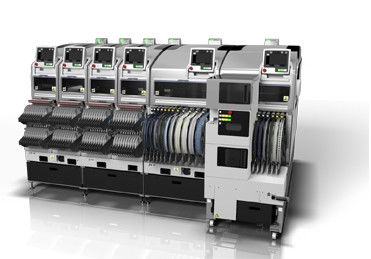

دستگاه جدید و کارکرده اصلی Fuji Placement Placement Platform NXT Ⅲ
1.ویژگی خاص
1.1 بهره وری بهبود یافته: روبات XY سریعتر و تغذیه کننده های نوار سریعتر، و همچنین دوربین قطعات "دید پرواز" جدید توسعه یافته، به معنای افزایش توانایی قرار دادن برای همه اندازه ها و انواع قطعات است.
هد پرسرعت جدید H24G در هر ماژول به 37500 cph (تراشه در ساعت) (حالت اولویت بهره‌وری) دست می‌یابد که 44 درصد نسبت به سریع‌ترین سرعت NXT II بهبود یافته است.
پشتیبانی از قطعات 1.2 0201 میلی‌متری +/- 0.025 میلی‌متر دقت نصب*: علاوه بر پشتیبانی از کوچک‌ترین قطعاتی که در حال حاضر در تولید انبوه استفاده می‌شوند (0402 میلی‌متر، 01005 اینچ)، NXT III همچنین می‌تواند نسل بعدی قطعاتی را که راهی بازار می‌شوند، مدیریت کند. - قطعات 0201 میلی متری.
فوجی با بهبود استحکام دستگاه و اصلاح بیشتر کنترل سروو مستقل و فناوری تشخیص دید، به دقت قرار دادن قطعات تراشه‌های کوچک +/- 0.025 میلی‌متر* (3sigma، Cpk≥1.00) دست یافته است.
1.3 بهبود قابلیت استفاده: رابط کاربری گرافیکی NXT اصلی به دلیل استفاده از پیکتوگرام های بصری و قابل درک به جای تکیه بر دستورالعمل های مبتنی بر زبان، به طور گسترده مورد تحسین قرار گرفت.
این رابط اکنون با یک صفحه نمایش لمسی ترکیب شده است تا کار را حتی آسان تر کند.این کار تعداد فشار دکمه های مورد نیاز را کاهش می دهد و انتخاب دستورات را آسان تر می کند و همچنین کیفیت را با کاهش احتمال اجرای دستور اشتباه بهبود می بخشد.
1.4 سازگاری بالا: بسیاری از واحدهای اصلی NXT II مانند هدهای قرار دادن، ایستگاه‌های نازل، فیدرها، واحدهای سینی و واحدهای تعویض پالت فیدر را می‌توان بدون هیچ تغییری در NXT III استفاده کرد.

•
• مشخصات فنی

• 	M3 III	M6 III
  اندازه PCB قابل اجرا (L x W)	48 × 48 میلی متر تا 250 × 510 میلی متر (نقاله دوگانه)* 48 × 48 میلی متر تا 250 × 610 میلی متر (تک نوار نقاله) *نقاله های دوبل می توانند PCB تا 280 (W) میلی متر را حمل کنند.PCB های بزرگتر از 280 (W) میلی متر باید با تغییر نوار نقاله دوگانه به حالت تولید یک خط تولید شوند.	48 × 48 میلی متر تا 534 × 510 میلی متر (نقاله دوگانه)* 48 × 48 میلی متر تا 534 × 610 میلی متر (تک نوار نقاله) *نقاله های دوبل می توانند PCB تا 280 (W) میلی متر را حمل کنند.PCB های بزرگتر از 280 (W) میلی متر باید با تغییر نوار نقاله دوگانه به حالت تولید یک خط تولید شوند.
  انواع قطعات	حداکثر 20 نوع قطعه (محاسبه با نوار 8 میلی متری)	حداکثر 45 نوع قطعه (محاسبه با نوار 8 میلی متری)
  زمان بارگذاری PCB	برای نوار نقاله دوگانه: 0 ثانیه (عملکرد مداوم) برای یک نوار نقاله: 2.5 ثانیه (حمل و نقل بین ماژول های M3 III) 3.4 ثانیه (حمل و نقل بین ماژول های M6 III)
  دقت قرار دادن (استاندارد علامت اعتباری)	H24G : +/-0.025 میلی متر (حالت استاندارد) / +/-0.038 میلی متر (حالت اولویت بهره وری) (3sigma) cpk≥1.00 V12/H12HS : +/-0.038 (+/-0.050) میلی متر (3sigma) cpk≥1.00 H04S/H04SF : +/-0.040 mm (3sigma) cpk≥1.00 H08/H04 : +/-0.050 mm (3sigma) cpk≥1.00 H02/H01/G04 : +/-0.030 میلی متر (3sigma) cpk≥1.00 H02F/G04F : +/-0.025 mm (3sigma) cpk≥1.00 جی ال : +/-0.100 mm (3sigma) cpk≥1.00	H24G : +/-0.025 میلی متر (حالت استاندارد) / +/-0.038 میلی متر (حالت اولویت بهره وری) (3sigma) cpk≥1.00 V12/H12HS : +/-0.038 (+/-0.050) میلی متر (3sigma)cpk≥1.00 H08M/H04S/H04SF : +/-0.040 mm (3sigma) cpk≥1.00 H08/H04/OF : +/-0.050 mm (3sigma) cpk≥1.00 H02/H01/G04 : +/-0.030 میلی متر (3sigma) cpk≥1.00 H02F/G04F : +/-0.025 mm (3sigma) cpk≥1.00 جی ال : +/-0.100 mm (3sigma) cpk≥1.00
  بهره وری	H24G : 37,500 cph (حالت اولویت بهره وری) / 35,000 cph (حالت استاندارد) V12 : 26000 cph H12HS : 24500 cph H08 : 11500 cph H04 : 6500 cph H04S : 9500 cph H04SF : 10500 cph H02 : 5500 cph H02F : 6700 cph H01 : 4200 cph G04 : 7500 cph G04F : 7500 cph جی ال : 16363 dph (0.22 ثانیه در نقطه)	H24G : 37,500 cph (حالت اولویت بهره وری) / 35,000 cph (حالت استاندارد) V12 : 26000 cph H12HS : 24500 cph H08M : 13000 cph H08 : 11500 cph H04 : 6500 cph H04S : 9500 cph H04SF : 10500 cph H02 : 5500 cph H02F : 6700 cph H01 : 4200 cph G04 : 7500 cph G04F : 7500 cph 0F : 3000 cph جی ال : 16363 dph (0.22 ثانیه در نقطه)
  قطعات پشتیبانی شده	H24G : 0201 تا 5×5 میلی متر V12/H12HS : 0402 تا 7.5 x 7.5 میلی متر H08M : 0603 تا 45 × 45 میلی متر H08 : 0402 تا 12 × 12 میلی متر H04 : 1608 تا 38 × 38 میلی متر H04S/H04SF : 1608 تا 38 × 38 میلی متر H02/H02F/H01/0F : 1608 تا 74 × 74 میلی متر (32 × 180 میلی متر) G04/G04F :0402 تا 15×15 میلی متر     ارتفاع : حداکثر 2.0 میلی متر ارتفاع : حداکثر 3.0 میلی متر ارتفاع : حداکثر 13.0 میلی متر ارتفاع : حداکثر 6.5 میلی متر ارتفاع : تا 9.5 میلی متر ارتفاع : حداکثر 6.5 میلی متر ارتفاع : حداکثر 25.4 میلی متر ارتفاع : تا 6.5 میلی متر
  عرض ماژول	320 میلی متر	645 میلی متر
  ابعاد ماشین	L: 1295 میلی‌متر (M3 III x 4، M6 III x 2) / 645 میلی‌متر (M3 III x 2، M6 III) عرض: 1900.2 میلی متر، ارتفاع: 1476 میلی متر



  DynaHead (DX)
  مقدار نازل		12	4	1
  توان عملیاتی (cph)		25000 عملکرد حضور قطعات روشن: 24000	11000	4700
  اندازه قطعه (میلی متر)		0402 (01005 اینچ) تا 7.5 x 7.5 قد: تا 3.0 میلی متر	1608 (0603") به 15*15 قد: تا 6.5 میلی متر	1608 (0603") به 74 × 74 (32 × 100) قد: تا 25.4 میلی متر
  دقت قرار دادن (ارجاع بر اساس علامت اعتباری)		+/-0.038 (+/-0.050) میلی متر (3σ) cpk≥1.00*	+/-0.040 میلی متر (3σ)cpk≥1.00	+/-0.030 میلی متر (3σ)cpk≥1.00
  حضور بخشی بررسی		o	ایکس	o
  قطعات عرضه	نوار	o	o	o
  	چوب	ایکس	o	o
  	سینی	ایکس	o	o



  سیستم تامین قطعات
  فیدرهای هوشمند	پشتیبانی از نوارهای 4، 8، 12، 16، 24، 32، 44، 56، 72، 88 و 104 میلی متر عرض
  فیدرهای چوبی	4 ≤ عرض قطعه ≤ 15 میلی متر (6 ≤ عرض چوب ≤ 18 میلی متر)، 15 ≤ عرض قطعه ≤ 32 میلی متر (18 ≤ عرض چوب ≤ 36 میلی متر)
  سینی ها	اندازه سینی قابل اجرا: 135.9 x 322.6 میلی‌متر (استاندارد JEDEC) (Tray Unit-M)، 276 x 330 mm (Tray Unit- LT)، 143 x 330 mm (Tray Unit-LTC)



  گزینه ها

  فیدرهای سینی، PCU II (واحد تعویض پالت)، MCU (واحد تعویض ماژول)، پایه پانل مهندسی، آداپتور FUJI CAMX، Fujitrax
