| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| A1-1 | X FRAME ASSY | 1 | تنظیم | |||||||||||||||||||||
| A1-2 | Y FRAME ASSY | 2 | تنظیم | |||||||||||||||||||||
| A1-3 | HEAD ASSY | 1 | تنظیم | |||||||||||||||||||||
| A1-4 | RACK ASSY | 1 | تنظیم | |||||||||||||||||||||
| A1-5 | فیدر باز کردن قفل کابل ASSY | 2 | تنظیم | |||||||||||||||||||||
| A1-6 | ANC ASSY | 1 | تنظیم | |||||||||||||||||||||
| A1-7 | جعبه تخلیه | 2 | EA | |||||||||||||||||||||
| A1-8 | پشتیبان گیری از جدول | 1 | تنظیم | |||||||||||||||||||||
| A1-9 | مانیتور (ال سی دی TFT) | 2 | EA | |||||||||||||||||||||
| نه | شرح | گزینه | بررسی | |||||||||||||||||||||
| A2-1 | STAGE VISION ASSY | MEGA FOV 35 میلی متر | □ | |||||||||||||||||||||
| MEGA FOV 45 میلی متر | □ | |||||||||||||||||||||||
| A2-2 | FLYING VISION ASSY | MEGA FOV 16 میلی متر | □ | |||||||||||||||||||||
| MEGA FOV 25 میلی متر | □ | |||||||||||||||||||||||
| A2-3 | ASSY قاب پایه | HEIGHT | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| A2-4 | نوار نقاله | استاندارد | L به R | □ | ||||||||||||||||||||
| R به L | □ | |||||||||||||||||||||||
| بلند | L به R | □ | ||||||||||||||||||||||
| R به L | □ | |||||||||||||||||||||||
| A2-5 | پایه فیدر | جلو | استاندارد | □ | ||||||||||||||||||||
| سبد لنگر | □ | |||||||||||||||||||||||
| عقب | استاندارد | □ | ||||||||||||||||||||||
| سبد لنگر | □ | |||||||||||||||||||||||
| A2-6 | آی تی | آی تی | □ | |||||||||||||||||||||
| نیمه نیمه | □ | |||||||||||||||||||||||
| غیر آن | □ | |||||||||||||||||||||||
| A2-7 | ولتاژ | 200 ولت | □ | |||||||||||||||||||||
| 208 ولت | □ | |||||||||||||||||||||||
| 220 ولت | □ | |||||||||||||||||||||||
| 240 ولت | □ | |||||||||||||||||||||||
| 380 ولت | □ | |||||||||||||||||||||||
| 415 ولت | □ | |||||||||||||||||||||||
| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| B1-1 | پین پشتیبان | 6 | EA | |||||||||||||||||||||
| B1-2 | لامپ برج [PRE-PB-302-RYG(474)] | 1 | EA | |||||||||||||||||||||
| B1-3 | کیت تمیز کردن - CASE BOX - WASH LIQUID - انتخاب پنبه - دستکش برجسته - ULTRACLEAN - BRUSH(1") - دمنده هوا |
1 | تنظیم | |||||||||||||||||||||
| B1-4 | پایه صفحه کلید | 2 | EA | |||||||||||||||||||||
| براکت پایه کیبورد | 2 | EA | ||||||||||||||||||||||
| B1-5 | ARM ASSY مانیتور | 2 | EA | |||||||||||||||||||||
| B1-6 | جعبه تخلیه | 1 | EA | |||||||||||||||||||||
| B1-7 | جعبه تخلیه 2 | 1 | EA | |||||||||||||||||||||
| B1-8 | فیوز[250V 5A] | 2 | EA | |||||||||||||||||||||
| B1-9 | فیوز [250 ولت 10 آمپر] | 2 | EA | |||||||||||||||||||||
| B1-10 | JOG BOX (SM321) | 1 | EA | |||||||||||||||||||||
| B1-11 | عنصر فیلتر[LF-M5-60-Z-ELEMENT] | 6 | EA | |||||||||||||||||||||
| B1-12 | حافظه USB[TS128MJF120] | 1 | EA | |||||||||||||||||||||
| B1-13 | کیبورد MINI USB HUB | 2 | EA | |||||||||||||||||||||
| B1-14 | موس نوری | 2 | EA | |||||||||||||||||||||
| B1-15 | پد ماوس - نوری | 2 | EA | |||||||||||||||||||||
| B1-16 | ASSY کابل برق اصلی | 1 | EA | |||||||||||||||||||||
| B1-17 | لوله سیلیکونی (سیاه) | 6 | EA | |||||||||||||||||||||
| B1-18 | SMEMA CABLE Assy | 1 | EA | |||||||||||||||||||||
| B1-19 | توپ فولادی | 20 | EA | |||||||||||||||||||||
| B1-20 | اسپری پاک کننده استیکر | 1 | EA | |||||||||||||||||||||
| B1-21 | TRI-FLOW | 1 | EA | |||||||||||||||||||||
| B1-22 | مجموعه دستی | کره ای | 1 | کتاب | ||||||||||||||||||||
| انگلیسی | 1 | کتاب | ||||||||||||||||||||||
| چینی ها | 1 | کتاب | ||||||||||||||||||||||
| B1-23 | کتابخانه بخش VISION | کره ای | 1 | کتاب | ||||||||||||||||||||
| انگلیسی | 1 | کتاب | ||||||||||||||||||||||
| چینی ها | 1 | کتاب | ||||||||||||||||||||||
| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| B1-24 | مجموعه ابزار [J9064035B] | جعبه ابزار [J-402 (420*220*210)] |
1 | EA | ||||||||||||||||||||
| مجموعه آچار T-Wrench (2،2.5،3،4،5 میلی متر) | 1 | تنظیم | ||||||||||||||||||||||
| پیچ درایور دقیق (6 عدد) | 1 | تنظیم | ||||||||||||||||||||||
| درایور (150 میلی متر) | 1 | EA | ||||||||||||||||||||||
| MONKEY SPANNER (150 میلی متر) | 1 | EA | ||||||||||||||||||||||
| SPANNER (46 میلی متر) | 1 | EA | ||||||||||||||||||||||
| آچار دوبل باز (8*9 میلی متر) | 1 | EA | ||||||||||||||||||||||
| SPANNER (7 میلی متر) | 1 | EA | ||||||||||||||||||||||
| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| B2-1 | نازل CN040 ASSY | 6 | EA | |||||||||||||||||||||
| B2-2 | نازل CN065 ASSY | 6 | EA | |||||||||||||||||||||
| B2-3 | نازل CN140 ASSY | 2 | EA | |||||||||||||||||||||
| B2-4 | نازل CN220 ASSY | 2 | EA | |||||||||||||||||||||
| B2-5 | نازل CN400 ASSY | 1 | EA | |||||||||||||||||||||
| B2-6 | نازل CN750 ASSY | 1 | EA | |||||||||||||||||||||
| B2-7 | نازل CN1100 ASSY | 1 | EA | |||||||||||||||||||||
| B2-8 | ابزار کالیبراسیون ASSY | 1 | EA | |||||||||||||||||||||
| B2-9 | صفحه کالیبراسیون | 1 | EA | |||||||||||||||||||||
| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| B3-1 | WINDOWS XP[EMBEDDED] | WINDOWS XP | 1 | EA | ||||||||||||||||||||
| B3-2 | سی دی برنامه MMI ASSY | سی دی برنامه MMI | 1 | EA | ||||||||||||||||||||
| نه | شرح | Q'TY | واحد | بررسی | ||||||||||||||||||||
| B4-1 | ابزار نقشه برداری نوری (FLY) | 1 | EA | |||||||||||||||||||||
| B4-2 | LIGHT MAPING TOOL ASSY (رفع) | 1 | EA | |||||||||||||||||||||
| B4-3 | راهنمای کاربران سبد خرید SM (گزینه اتصال) | کره ای | 1 | کتاب | ||||||||||||||||||||
| انگلیسی | 1 | کتاب | ||||||||||||||||||||||
| B4-4 | راهنمای سیستم تغذیه کننده IT | کره ای | 1 | کتاب | ||||||||||||||||||||
| انگلیسی | 1 | کتاب | ||||||||||||||||||||||
| B4-5 | پین پشتیبان (نقاله: بلند، بزرگ) | 2 | EA | |||||||||||||||||||||
| B4-6 | جعبه تخلیه 2 (نقاله: استاندارد، بلند) | 1 | EA | |||||||||||||||||||||
| نه | شرح | قسمت شماره | Q'TY | واحد | بررسی | |||||||||||||||||||
| C1-1 | سنسور عکس (اما) [EE-SX670A] | J3212002A | 2 | EA | ||||||||||||||||||||
| C1-2 | سنسور عکس (نقاله، پایه فیدر) [EE- SX672A] |
J3212004A | 5 | EA | ||||||||||||||||||||
| C1-3 | سنسور عکس (XY)[EE-SX674 (OMRON)] | J3212022A | 6 | EA | ||||||||||||||||||||
| C1-4 | سنسور عکس میکرو (HEAD/R) [PM-L24] | J3212027A | 3 | EA | ||||||||||||||||||||
| C1-5 | سنسور عکس میکرو (HEAD/Z)[PM-U24] | J3212048A | 6 | EA | ||||||||||||||||||||
| C1-6 | سنسور عکس (نقاله) [E3S-LS3N] | J3211048A | 2 | EA | ||||||||||||||||||||
| C1-7 | سنسور فتوالکتریک (نقاله) [BYD30-DDT] | J3211032A | 1 | EA | ||||||||||||||||||||
| C1-8 | تسمه تایم (HEAD/Z) [384-1.5GT-9] | J6602076A | 6 | EA | ||||||||||||||||||||
| C1-9 | تسمه تایم (سر/R) [236-2GT-4] | J6602077A | 3 | EA | ||||||||||||||||||||
| C1-10 | تسمه تایم (سر/آینه)[267-3GT-6] | J66021004A | 1 | EA | ||||||||||||||||||||

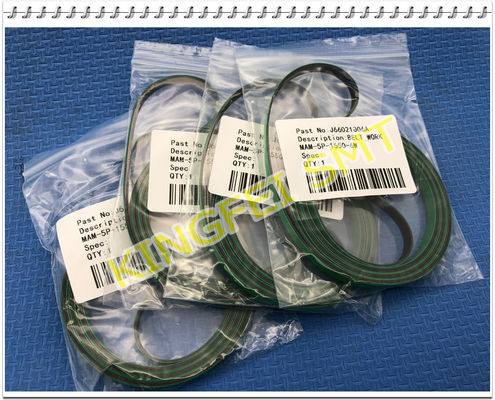

| C1-11 | BELT_WORK MAM-5P-1550-6W | J66021006A | 1 | EA | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | J66021008A | 2 | EA | ||||||||||||||||||||
| C1-13 | آینه تاشو | J67551001A | 1 | EA | ||||||||||||||||||||
| C1-14 | پین پشتیبان | J7500003B | 6 | EA | ||||||||||||||||||||
| نه | شرح | قسمت شماره | Q'TY | واحد | بررسی | |||||||||||||||||||
| C2-1 | نازل CN020 ASSY (فقط FLYING VISION FOV 10) |
J90551006A | 6 | EA | ||||||||||||||||||||
| C2-2 | نازل CN030 ASSY (فقط FLYING VISION FOV 16) |
J90550133D | 6 | EA | ||||||||||||||||||||
| C2-3 | نازل (CN040) | J9055134C | 6 | EA | ||||||||||||||||||||
| C2-4 | نازل (CN065) | J9055136C | 6 | EA | ||||||||||||||||||||
| C2-5 | نازل (CN140) | J9055256A | 2 | EA | ||||||||||||||||||||
| C2-6 | نازل (CN220) | J9055351A | 2 | EA | ||||||||||||||||||||
| C2-7 | نازل (CN400N) | J90550258B | 1 | EA | ||||||||||||||||||||
| C2-8 | نازل (CN750) | J9055259B | 1 | EA | ||||||||||||||||||||
| C2-9 | نازل (CN1100) | J9055260B | 1 | EA | ||||||||||||||||||||
| نام نازل | CN020 | CN030 | CN040 | CN065 | ||||||||||||||||||||
| ظاهر | ||||||||||||||||||||||||
| قطر خارجی | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| قطر داخلی | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| نام نازل | CN140 | CN220 | CN400 | CN750 | ||||||||||||||||||||
| ظاهر | ||||||||||||||||||||||||
| قطر خارجی | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| قطر داخلی | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| نام نازل | CN1100 | CALIB.ابزار | ||||||||||||||||||||||
| ظاهر | ||||||||||||||||||||||||
| قطر خارجی | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| قطر داخلی | Φ11.0 | |||||||||||||||||||||||
| D2.شکل ابزار | ||||||||||||||||||||||||
| نازل کالیبراسیون | ابزار کالیبراسیون (نازل) برای ماشین | |||||||||||||||||||||||
| صفحه کالیبراسیون | ابزار کالیبراسیون برای STAGE & FIDUCIAL CAMERA | |||||||||||||||||||||||
| ابزار نقشه برداری نور 1 | ابزار نگاشت نور 1 برای دوربین مرحله | |||||||||||||||||||||||
| ابزار نقشه برداری نور 2 | ابزار نقشه برداری نور 2 برای دوربین پرواز | |||||||||||||||||||||||
