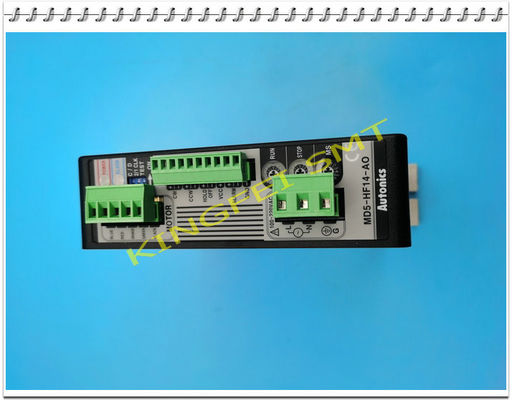

MD5-HF14
روش کار: درایو پنج ضلعی جریان ثابت دوقطبی
موتور کاربردی: موتور پله ای 5 فاز
وضوح: مرحله کامل (1 بخش) ، مرحله نیمه (2 بخش) ، میکرو STEP (4 ، 5 ، 8 ، 10 ، 16 ، 20 ، 25 ، 40 ، 50 ، 80 ، 100 ، 125 ، 200 ، 250 بخش) )
منبع تغذیه: 100-220VAC ~ 50/60Hz
حداکثراجرای فعلی: 1.4A/فاز
تصویب: CE ،
برگه اطلاعات
روش عملیات محرک پنج ضلعی جریان ثابت دوقطبی
موتور کاربردی استپر موتور 5 فاز
وضوح گام کامل (1 بخش) ، HALF STEP (2 بخش) ، میکرو STEP (4 ، 5 ، 8 ، 10 ، 16 ، 20 ، 25 ، 40 ، 50 ، 80 ، 100 ، 125 ، 200 ، 250 بخش)
منبع تغذیه 100-220VAC ~ 50/60Hz
حداکثرجاری را اجرا کنید 1.4A/فاز
حداکثرمصرف فعلی 3A
خروجی تحریک نقطه صفر
تعداد محورها 1 محوره
تصویب CE ،
پالس ورودی مشخصه_پالس عرض حداقل1us (CW ، CCW) ، حداقل1ms (HOLD OFF)
مشخصه پالس ورودی _ نرخ وظیفه 50 ((CW ، CCW)
مشخصه نبض ورودی_ افزایش/زمان سقوط زیر 130ns (CW ، CCW)
ویژگی پالس ورودی_ ولتاژ ورودی پالس [H]: 4-8VDC ، [L]: 0-0.5VDC
پالس ورودی مشخصه_پالس جریان ورودی 7.5-14mA (CW ، CCW) ، 10-16mA (HOLD OFF ، DIVISION SELECTION ، ZERO OUT)
مشخصه نبض ورودی_ حداکثرفرکانس پالس ورودی حداکثر500 کیلوهرتز (CW ، CCW)
محیط_دمای محیط 0 تا 50 ℃ ، ذخیره سازی: -10 تا 60
محیط_رطوبت محیط 35 تا 85٪ RH ، ذخیره سازی: 35 تا 85٪ RH
وزن تقریباً840 گرم (تقریبا 680 گرم)
حداکثرمصرف فعلی: بر اساس دمای محیط 25 ℃ ، رطوبت محیط 55 R RH.
جریان RUN بسته به فرکانس RUN ورودی و حداکثر تغییر می کند.جریان RUN لحظه ای نیز متفاوت است.
حداکثرفرکانس پالس ورودی حداکثر است.فرکانس ورودی است و با حداکثر یکسان نیست.فرکانس یا حداکثر خروجیفرکانس چرخش
وزن شامل بسته بندی می باشد.وزن داخل پرانتز فقط برای واحد است.
مقاومت محیط بدون انجماد یا تراکم درجه بندی می شود.
