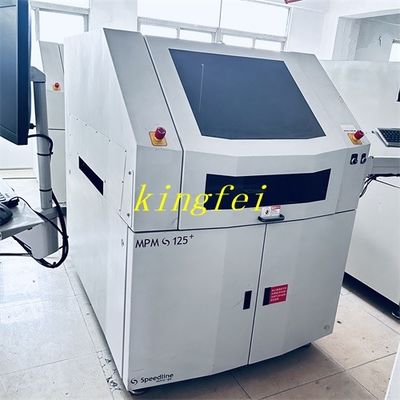

دستگاه چاپی MPM BTB 125 چاپ چاپی MPM / Speedline Solder Paste

MPM/Speedline چاپ پسته ی پلت و اسپری کردن پسته ی پلت BTB125
MPM/Speedline تجهیزات آنلاین کاملا خودکار
اندازه تجهیزات:1638.4m9 X1593.1mmX1418.6mm
وزن تجهیزات:1039 کیلوگرم
نیاز به قدرت:200~400VAC/60Hz,15A
الزامات منبع هوا:5KGf/cm2 ((0.5Mpa)
پارامتر
اندازه بستر:609.6mmx508mm
حداقل اندازه بستر:50.8mmx50.8mm
اندازه ضخامت بستر:0.2mm ~ 5.0mm
کانال چاپ:4.5kg ((101pbs)
کانال انتقال:2.5kg ~ 4.5kg
چسباندن بستر:چسباندن صفحه پایه چسباندن بالای ثابت، خلاء کار، سیستم چسباندن لبه EdgeLoc
روش پشتیبانی بستر: قطعات اختیاری انگشت قطبی مغناطیسی: برج های H، بلوک پشتیبانی، تکیه های ویژه، Quik Too1
منطقه چاپ:609.6mmx508mm
چاپ: 0mm ~ 6.35mm
سرعت چاپ:0.635mm/ ثانیه ~ 304.8mm/ ثانیه
فشار چاپ: 0 ~ 22.7kg
اندازه فریم قالب:737x737mm
میدان دید تصویر (FOV):10.6mx8.0mn
نوع داده:نقطه مرجع شکل استاندارد
سیستم دوربین: سیستم دوربین: دوربین دیجیتالی واحد - MPM سیستم دید بالا / پایین ثبت اختراع شده

دقت تراز و تکرار پذیری کل سیستم: ± 12.5 میکران
دقت تراز و تکرار پذیری کل سیستم: ± 12.5 میکران
نیاز به قدرت تجهیزات:200~240VAC/60Hz,15A
نیاز به هوای فشرده: 100psi@4cfm
