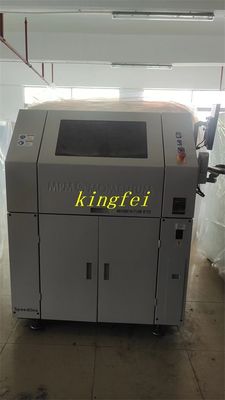

چاپگر چاپی BTB MPM / چاپگر چسب جوش سرعت

جزئیات محصول:

محل منبع:	ژاپن
نام تجاری:	MPM/Speedline
شماره مدل:	مومنتوم BTB

پرداخت:

مقدار حداقل تعداد سفارش:	1PCS
زمان تحویل:	در 3 روز
شرایط پرداخت:	T/T، Western Union، MoneyGram
قابلیت ارائه:	10PCS

مخاطب

توضیحات محصول جزئیات

برند:	MPM/خط سرعت	نام قطعه:	چاپ خمیر لحیم کاری
شماره قطعه:	مومنتوم BTB	اندازه تجهیزات:	1195.4x1394x1589.4mm
قدرت:	200 تا 240 VAC (10%) تک فاز @50/60Hz,15A	وزن تجهیزات:	797 کیلوگرم
برجسته:	دستگاه چاپی BTB Momentum,ماشین چاپ BTB با جوش سریع,چاپگر چاپی MPM Speedline , Speedline Solder Paste BTB Printing Machine , MPM Speedline Solder Paste Printer

موتور BTB ماشین چاپی MPM/سرعت خط چاپگر چسب جوش

MPM/Speedline Solder Paste Printer Momentum BTB (پرت چاپی با جوش سریع)
MPM/Speedline تجهیزات آنلاین کاملا خودکار
اندازه تجهیزات:	1195.4x1394x1589.4mm
وزن تجهیزات:	۷۹۷ کیلوگرم
الزامات برق:	200 تا 240 VAC (10٪) تک فاز@50/60Hz,15A
الزامات منبع هوا:	100 psi، 4cm (طریق کار استاندارد) تا 18m (تویپ خلاء) (6.89 bar@1.9 Lsto8.5 L/s) ، 12.7 m قطر لوله، قطر بیرونی x9.5 mm قطر داخلی لوله
پارامتر
حداکثر اندازه بستر:	(X 609.6mmx508mm x Y) (24x20 اینچ)
حداقل اندازه بستر:	(Kx50.8mm x 50.8mm) (2x2 اینچ)
اندازه ضخامت بستر:	0.2~5.0 میلی متر (0.008~0.20 اینچ)
حداکثر وزن بستر:	4.5 کیلوگرم
شکاف لبه ی بستر:	3.0 mm (0.118 اینچ)
فاصله پایین:	12.7mm (0.5 اینچ) تنظیم استاندارد 25m (1.0 اینچ)
فشرده سازی بستر:	کلیمپ پایین ثابت، خلاء مرکزی
روش پشتیبانی بستر:	انگشت فلزی مغناطیسی (اختیاری: باز کننده خلاء، انگشت فلزی خلاء، بلوک پشتیبان، لوازم مخصوص، ابزار خودکار ثبت شده، ابزار Quik)
بریزید:	صفحه های مدار بزرگ تر از 20 اینچ نیاز به یک میز کار اختصاصی با اندازه X بزرگتر
پارامترهای چاپ
حداکثر ناحیه چاپ (XxY):	609.6mmx508mm ((24x20 اینچ)
چاپ و پاکسازی ((برخی):	0~6.35 متر (00.25 اینچ)
سرعت چاپ:	0.635mm/s ~ 304.8mm/s ((0.025 in/s ~ 12 in/s)
فشار چاپ:	0 ~ 22.7 کیلوگرم (0 1b ~ 50 1bs)
اندازه فریم قالب:	قالب فریم فرمانده 737mmx737mm (29x29inch) ، قالب های کوچکتر در دسترس است
تصاویر
میدان دید ((FOV):	10.6mmx8.0mm ((0.417x0.315inch)
نوع نقطه ی مرجع نقطه ی دید تصویر:	نقطه مرجع شکل استاندارد (به استاندارد SMEMA مراجعه کنید) ، پد / سوراخ
سیستم دوربین:	دوربین دیجیتال واحد (سیستم دید بالا/پایین ثبت شده MPM)
عملکرد
دقت تراز و تکرار پذیری کل سیستم:	± 12 میکران (0.0005 ") @ 60، Cpk ≥2.0
دقت و تکرار پذیری چاپ واقعی پودر:	± 20 مایکرون ((士0.0008??) @ 60، Cpk ≥2.0
زمان چرخه
حرکت BTB	9 ثانیه استاندارد
حرکت BTB HIE	7.5 ثانیه استاندارد
