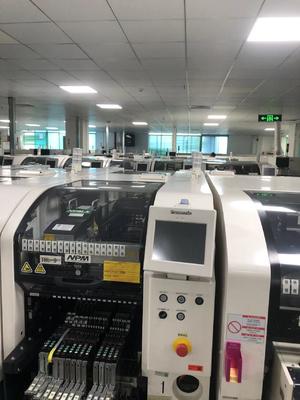

پاناسونیک NPM W تراشه نصب کننده راه حل نهایی شما برای عملکرد بالا مونتاژ SMT

پاناسونیک NPM - W یک دستگاه نوین و پیشرفته با تکنولوژی نصب سطح (SMT) است که استانداردهای تولید الکترونیک با کارایی بالا را دوباره تعریف می کند.طراحی شده با ویژگی های پیشرفته و طراحی هوشمندانه، به طیف گسترده ای از نیازهای تولید در صنعت الکترونیک پاسخ می دهد.

1عملکرد استثنایی در محل کار

- چند سر نصب:
- 16 - سر نوزل: هنگامی که در حالت تولید بالا (ON) کار می کند، به سرعت فوق العاده ای از 70,000 cph (0.051s/ chip) ، با دقت قرار دادن ±40μm/ chip (Cpk≥1) می رسد.در حالت دقت بالا (OFF)، سرعت 62,500 cph (0.058s/ chip) است و دقت می تواند به ±30μm/ chip افزایش یابد (اختیاری ±25μm/ chip در شرایط مشخص Panasonic).این می تواند اجزای از کوچک به عنوان 0402 تراشه به کسانی که با ابعاد L6 × W6 × T3 را اداره کند، که آن را برای تولید حجم بالا از اجزای کوچک مناسب می کند.
- 12 - سر نوزل: حداکثر سرعت 62,500 cph (0.058s / chip) و دقت قرار دادن ± 40μm / chip (Cpk≥1) را ارائه می دهد.5، مناسب برای طیف گسترده ای از اندازه های قطعات در میان سرعت، برنامه های کاربردی با دقت بالا.
- 8 - سر نوزل: با حداکثر سرعت 40،000 cph (0.090s / تراشه) ، دقت قرار دادن ± 40μm / تراشه ، ± 30μm / QFP 12 - 32mm و ± 50μm / QFP کمتر از 12mm را فراهم می کند.این سر می تواند اجزای از تراشه های 0402 به بزرگتر تا L32×W32×T12 را اداره کند، امکان قرار دادن انواع اجزای مختلف، از جمله برخی از مدارهای یکپارچه بزرگتر.
- 3 - سر نوزل: اگرچه سرعت کمتر از 11،000 cph (0.33s / QFP) دارد ، اما دقت قرار دادن ± 30μm / QFP را تضمین می کند.می تواند از تراشه های 0603 تا قطعات بزرگ تا L150×W25(对角152) ×T28 را اداره کند.، که آن را برای قرار دادن قطعات بزرگ مانند کانکتورها و برخی از قطعات تخصصی مناسب می کند.

2ویژگی های دقت بالا و بهره وری بالا

- سیستم دوربین پیشرفته: مجهز به یک دوربین چند منظره ای که برنده جایزه است، NPM - W تراز قطعات، اندازه گیری ضخامت و بازرسی سه بعدی در یک مرحله را ترکیب می کند.این نه تنها دقت قرار دادن را بهبود می بخشد بلکه کیفیت کلی PCB های جمع شده را نیز افزایش می دهد، کاهش احتمال نقص.
- گانتری با سفتی بالا: گانتری با سفتی بالا یک پلت فرم پایدار برای سر های نصب را فراهم می کند و حرکت صاف و دقیق را در طول فرآیند قرار دادن تضمین می کند.این ثبات به قرار دادن دقیق قطعات کمک می کند،حتی در سرعت های بالا

3سازگاری اجزای متنوع
NPM-W می تواند طیف گسترده ای از اجزای از کوچکترین تراشه های 0402 تا اجزای بزرگ مانند کانکتورها با ابعاد تا L150 × W25 × T28 را مدیریت کند.از جمله SOP، QFP، CSP، BGA، خازن های الکترولیز آلومینیوم، کنترل کننده های حجم، ترمرها، کویل ها و غیره. این سازگاری گسترده اجزای آن را برای طیف گسترده ای از محصولات الکترونیکی مناسب می کند،از لوازم الکترونیکی مصرفی تا تجهیزات صنعتی.

4روش های تولیدی انعطاف پذیر

- سیستم حمل و نقل دو مسیر: این ماشین دارای یک سیستم حمل و نقل دو مسیر است که سه حالت تولید را ارائه می دهد: حالت تولید مستقل، حالت تولید متناوب،و ترکیبی از هر دودر حالت تولید مستقل، سر های جلو و عقب می توانند همزمان بر روی PCB های مختلف کار کنند، که در هنگام تولید مدل های مختلف محصول در همان زمان بسیار کارآمد است.حالت تولید متناوب اجازه می دهد تا سر به متناوب بین دو مسیراین انعطاف پذیری به تولید کنندگان امکان می دهد تا تولید را با توجه به نیازهای خاص خود بهینه کنند.
- تنظیم و تغییر آسان ماشین: NPM - W از تنظیم آسان ماشین و تغییر سریع بین مشاغل مختلف تولید پشتیبانی می کند.نرم افزار سیستم می تواند به سرعت تنظیم تنظیمات مانند پهنای مسیر، پارامترهای قرار دادن و داده های قطعات، کاهش زمان توقف در هنگام تغییر شغل. این برای تولید کنندگان که نیاز به پاسخ سریع به تغییرات تقاضای بازار و برنامه های تولید دارند بسیار مهم است.

5. دستگير PCB فرمت بزرگ
NPM - W می تواند PCB های بزرگ را با حداکثر اندازه L750 × W550mm در حالت یک مسیر برای نصب کلی اداره کند.می تواند PCB ها را تا L750 × W260mm برای نصب کلی اداره کنداین باعث می شود که مناسب برای تولید بزرگ فرمت صفحه مدار چاپی، مانند آنهایی که در سیستم های کنترل صنعتی، صفحه نمایش بزرگ و برخی از انواع برق قدرت استفاده می شود.

6مشخصات

- منبع برق: سازگار با سه فاز AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V ، با مصرف 2.5kVA.
- منبع پنوماتیک: نیاز به 0.5MPa، 200L/min (A.N.R.)
ابعاد: W1280mm × D2332mm × H1444mm
- وزن: حدود 2250 کیلوگرم (با توجه به اجزای اختیاری ممکن است تغییر کند).

ویژگی های سفارشی

- گزینه های تغذیه قطعات: از طیف گسترده ای از روش های تغذیه قطعات پشتیبانی می کند، از جمله پهنای مختلف تغذیه های نوار (8/12/16/24/32/44/56mm) ،با حداکثر 120 خورنده متوالی (برای نوار 8 میلی متری)، دو نوع نوار تغذیه با رول های کوچک). همچنین از یک نوع و دو نوع تغذیه تری و همچنین تغذیه های نوع میله پشتیبانی می کند.فراهم کردن انعطاف پذیری در عرضه قطعات با توجه به نیازهای تولید.
- ادغام و گسترش خط: NPM - W می تواند به راحتی در خطوط تولید SMT موجود ادغام شود. طراحی ماژولار آن اجازه می دهد تا اتصال یکپارچه با سایر تجهیزات SMT پاناسونیک،مانند چاپگرها، دستگاه های بازرسی و کوره های بازپرداخت، و همچنین با تجهیزات شخص ثالث. این باعث می شود که تولید کنندگان یک خط تولید بسیار سفارشی و کارآمد بسازند. علاوه بر این،امکان گسترش در آینده را فراهم می کند، به تولید کنندگان اجازه می دهد تا عملکرد یا ظرفیت بیشتری را با رشد تجارت خود اضافه کنند.
- طراحی صرفه جویی در انرژی: با توجه به ویژگی های صرفه جویی در انرژی ، NPM - W به کاهش هزینه های تولید کلی کمک می کند زیرا در مقایسه با برخی از ماشین های SMT سنتی ، مصرف برق کمتری دارد.این نه تنها به نفع تولید کننده است بلکه به پایداری زیست محیطی نیز کمک می کند.
